10kV开关柜的主要部分包括：真空断路器、电流互感器、就地装置的微机�；ぷ爸谩⒉僮骰芈犯郊ò咽帧⒅甘镜啤⒀拱宓鹊龋⒅种治恢酶ㄖ亍Ｆ渲�，断路器与电流互感器装置在开关柜内部，微机�；ぁ⒏郊⒌缍缺碜爸迷诩痰缙魇遥ㄑ赜靡郧暗慕蟹�，着实已经没有继电器了）的面板上，端子排与种种电源空气开关装置在继电器室内部，端子排通过控制电缆或专用插座与断路器机构毗连。
明确开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的�；ぴ硗肌⒔酉咄�；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据�？爻У脑硗家谎匠６际瞧局ぷ圩猿У脑硗夹薷牡�，再示意性的画出电流、电压、信号量的输入，控制量的输出。
10kV电缆出线中置柜的二次接线

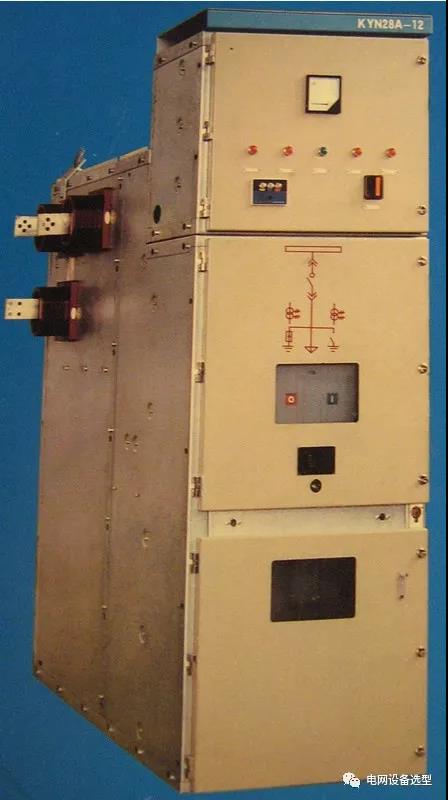

KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它显着分成三部分，最上面是继电器室，中心是断路器室，下面是空室（什么也没有），母线等高压装备装置在背面的柜体内。如图8-1-1所示。
图8-1-1
1、继电器室
继电器室的面板上，装置有微机�；ぷ爸谩⒉僮靼咽帧⒈；こ隹谘拱濉⒅甘镜疲ê衔缓斓啤⒎治宦痰啤⒋⒛芡瓿苫频疲�；继电器室内，装置有端子排、微机�；た刂苹芈分绷鞯缭纯亍⑽⒒；な虑橹绷鞯缭础⒋⒛艿缁虑榈缭纯兀ㄖ绷骰蚪涣鳎Ｍ�8-1-1是早期开关柜的图片，继电器室就是装置电流表和指示灯的位置。
2、断路器室
10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构牢靠毗连，另一段是一个专用插头，配套的插座装置在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明确二次回路，我们需要对操作历程举行一定的相识。
中置柜断路器手车有三个位置：断开、试验、运行（需要注重的是，断路器手车和断路器是两个看法，断路器手车着实就是断路器和它的座）。正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接；手动跳闸后，断路器在分闸状态、手车在运行位置；用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下（手车在运行位置时拔不下来）；继续摇，手车退出断路器室，处于断开位置。
断开位置：断路器与一次装备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置；
试验位置：二次插头可以插在插座上，获得电源。断路器可以举行合闸、分闸操作，对应指示灯亮；断路器与一次装备没有联系，可以举行各项操作，可是不会对负荷侧有任何影响，以是称为试验位置。
运行位置：断路器与一次装备有联系，合闸后，功率从母线经断路器传至输电线路。
中置柜没有古板意义上隔脱离关的看法，手车在试验位置时，就相当于古板的隔脱离关断开，即断路器与主电路（一次母线）有了显着断开点。图8-1-
2、8-1-3所示为VS1真空断路器、GZS开关柜内部剖面。
图8-1-2
图8-1-3
图8-1-2中的就是VS1断路器手车，它像个抽屉一样放在开关柜里，紫色框内就是轨道上的滑轮，红色框内是二次接线插头（处于拔下状态），绿色框内是断路器的动触头。图8-1-3中框内装备与8-1-2相同，二次接线插头处于插上位置。
我们选用的模子是：微机�；ぱ∮媚先餜CS-9611A，开关柜选用常熟开关厂KZN1开关柜。（差别厂家的中置柜有种种各样稀奇离奇的型号 ）
3、RCS-9611A
RCS-9611A是南瑞公司用于小电流接地系统线路的微机�；ぷ爸�，设置三段式过流、三段式零序过流/小电流接地选线、重合闸。其电流电压回路如图8-2-1，操作回路如图8-2-2，开入量回路如图8-2-3。
图 8-2-1

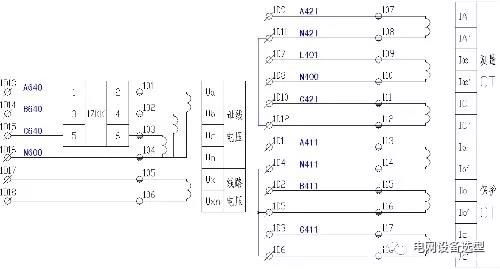

图8-2-1中可以看出，需要接入的模拟量是：母线电压、线路电压（险些没有10kV线路会装设线路PT）、�；さ缌鳎ㄈ�，现实工程中10kV线路一样平常只设置两相CT）、丈量电流（两相）、零序电流。
图 8-2-2

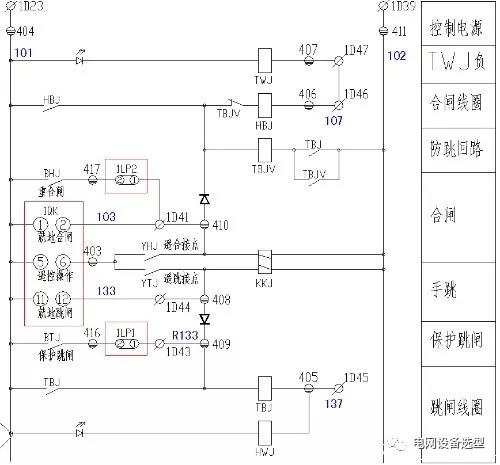

图8-2-2中可以看出，这个操作回路比RCS-941的操作回路简朴了许多。红色框内的装备（把手、压板）并不是RCS-9611的一部分，它们由开关柜厂家提供，装置在继电器室面板上。

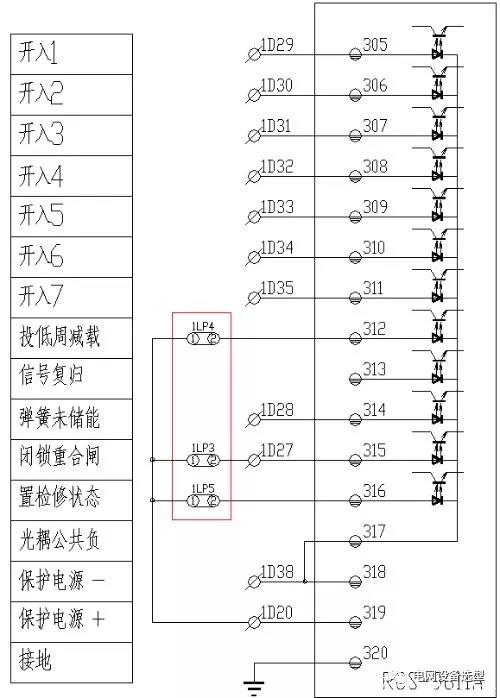

图 8-2-3
图8-2-3为装置的遥信回路。与110kV电压品级装备的�；ぷ爸貌畋�，35/10kV装备的�；ぁ⒉饪厥且惶寤杓�，即整合在一个装置中。比照一下，在RCS-941A中，你一定找不到丈量电流、开关量输入回路，它需要CSI-200E之类的测控装置或通例控制屏与它配合来提供这些功效。
4、KZN1-12-04开关柜

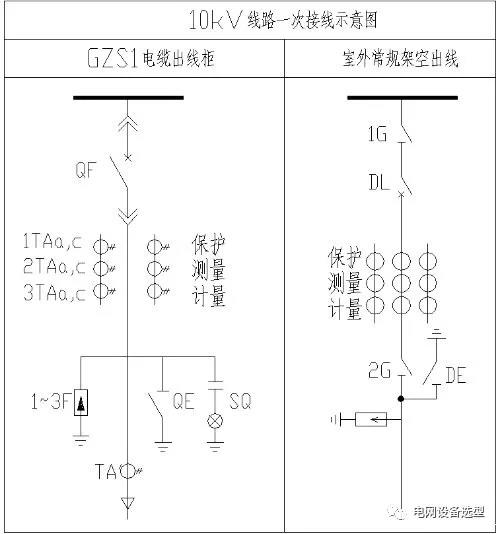

10kV线路一次装备主接线如图8-3-1所示，与倾轧线路相比，少了隔脱离关、B相电流互感器，多了零序电流互感器TA。
图8-3-1
B相电流互感器的作用：在一样平常书上提到都是只装A、C相电流互感器，现在为什么装B相CT呢？这主要是思量到小电流接地选线功效。10kV倾轧线路，在单相接地时允许继续运行一段时间，可是需要确定是哪条线路接地，以便尽快查线磨练，即“选线”。选线的依据是，该线路的零序电流是否为零。零序电流为三相电流的矢量和，正常时理论值为零，单相接地时，实测零序电流不为零，即可判断该线路故障，以是，需要设置三相CT来盘算零序电流。关于电缆出线而言，在高压（10kV）电缆上设置了专用的零序电流互感器，不需要再用三相CT之和来盘算，以是设置A、C两相CT来实现�；すπЪ纯�，这与书上的说法并不矛盾。
10kV开关柜二次原理图遵照RCS-9611A原理图绘制，主要也分为电流电压回路、操作回路、开关量输入回路。划分如图8-3-2、8-3-3、8-3-4、8-3-5所示。
图8-3-2
图8-3-2为电流回路，包括：�；ぁ⒄闪俊⒓屏俊⑿〉缌鹘拥匮∠�，�；ぷ爸糜氲缍缺碜爸迷诳毓裆�，所有接线均为开关厂接好。小电流接地选线装置装置在主控室，需要用控制电缆将零序电流L401、N400接至该装置。
图8-3-3

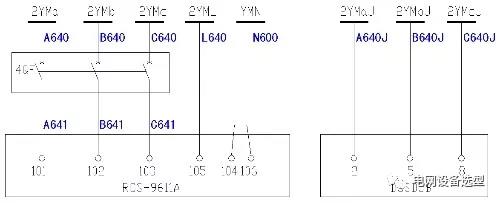

图8-3-3为电压回路，包括：�；さ缪梗嬲闪康缪梗⒓屏康缪�，均从柜顶小母线引下来。�；さ缪乖诮氡；ぷ爸们�，必需经由一个空气开关，如图4QF。计量电压则不必。
图8-3-4

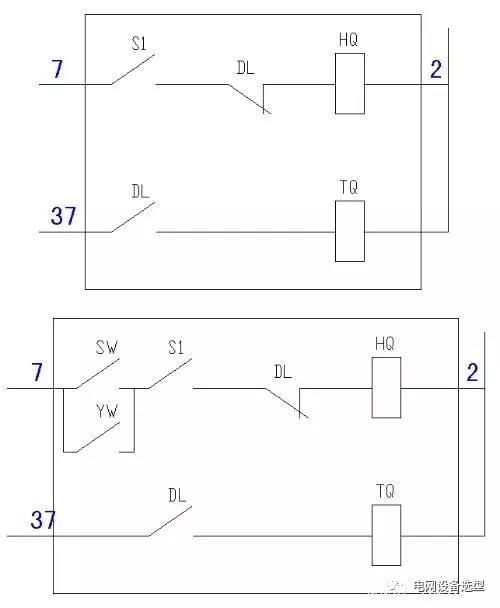

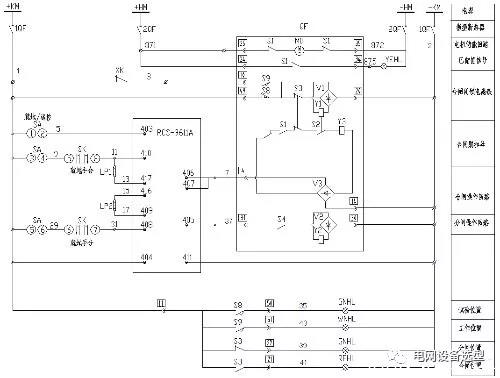

图8-3-4为操作回路，主要包括控制把手、微机操作回路与断路器机构的配合。图片有点小，请（点击看大图）。在许多简化画法中，断路器机构的合闸回路往往被画成图8-3-5中的样子：又“弹簧已储能S1�？薄岸下菲鞣终L常闭”“合闸线圈HQ”串联组成，或者加上“试验位置SW、运行位置YW�？⒘�，以体现“断路器手车只有在试验位置和运行位置时才华合闸”。现实上，VS1断路器往往配有一个合闸闭锁电磁铁，它有一个手车行程开关（类似于一个继电器）控制，当手车处于试验位置、运行位置以外的位置时，电磁铁失电，其辅助接点断开合闸回路，这属于中置柜的电气闭锁（中置柜的电气闭锁尚有许多，好比带电不可翻开开关柜后门等）。
10kV中置柜具有完善的电气闭锁及机械闭锁功效，在手车处于非试验/运行位置时，机械闭锁功效会自动完成对合闸操作的闭锁，以是不需要再在合闸回路里使用SW、YW举行闭锁。（试验位置S8、运行位置S9许多时间也被标成SW、YW以便明确）
图8-3-6

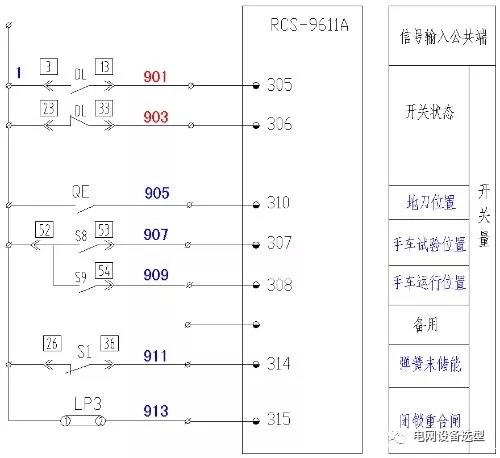

图8-3-6为开关量输入回路，对中置柜而言，最主要的信号包括：试验位置（S8�？⒃诵形恢茫⊿9�？⒌氐逗衔唬≦E�？⒌晌创⒛埽⊿1常闭）。断路器的位置可以不必接入，由于微机�；た梢云局ぷ陨聿僮骰芈返腍WJ、TWJ判别。
综上所述，对二次设计而言，10kV开关柜是最省事的，只需要将零序电流引出至小电流接地选线装置即可，其余的二次接线都由厂家完成。
配线图的看法，在此不再赘述，要害一点就是参照原理图，然后凭证两个装置单位的编号相互比照即可。
XGN开关柜的二次接线
XGN开关柜为牢靠式开关装备，设置真空断路器（牢靠装置，不象中置柜那样可以使用手车拉出来），有自力的隔脱离关，相当于把倾轧出线距离的装备集中到一个开关柜里。
XGN开关柜没有专门的二次接线插头，所有的二次配线都是通过控制电缆完成的。除了将开关量输入回路中“试验位置、运行位置”换成“上隔离1G合位、下隔离2G合位”外，它的二次接线与中置柜是一样的。
